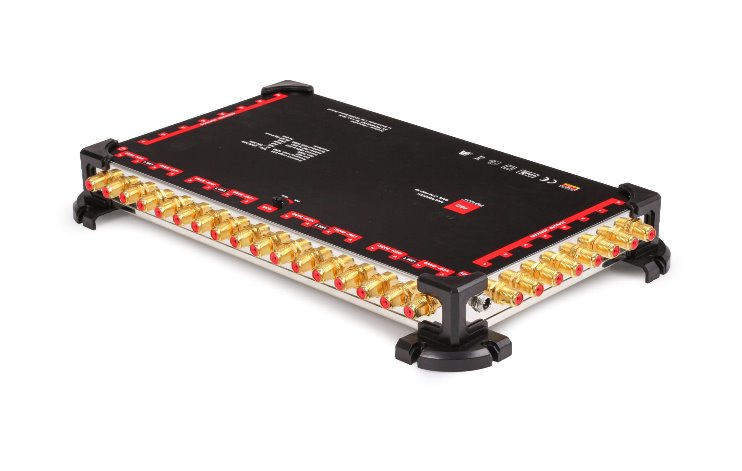

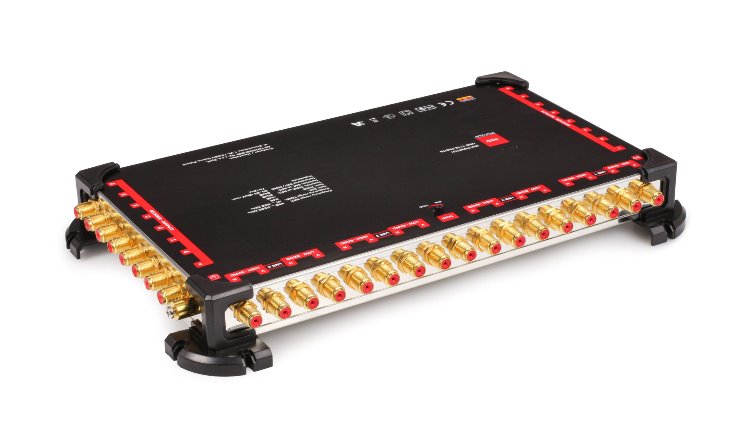

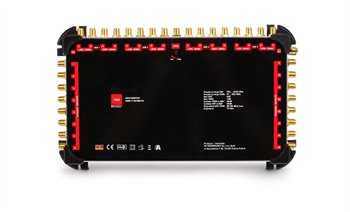

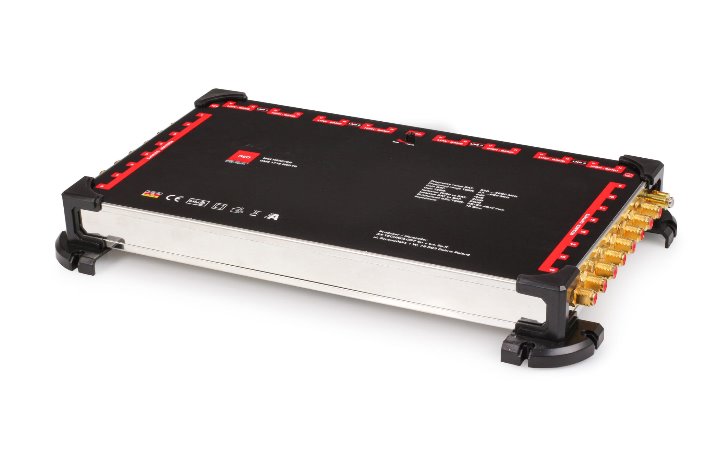

Multiswitch Opticum OMS 17/16 PRO-TRQ Platinum Line

Multiswitch Opticum OMS 17/16 PRO-TRQ Platinum Line

Multipřepínač je navržen tak, aby rozšířil instalaci vnitřní antény televizního systému

    satelit DVB-S2 ze všech čtyř satelitů
    pozemní DVB-T2.

Zařízení umožňuje přijímat programy ze dvou satelitů a připojit až 16 satelitních přijímačů.

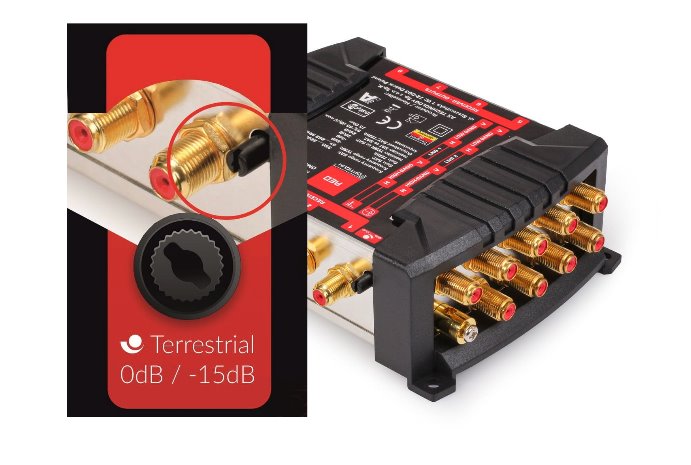

Úprava útlumu pozemního televizního signálu

Pozlacené zásuvky výrazně snižují ztráty signálu při připojení anténního kabelu a nedochází k žádným oxidačním jevům. Multipřepínač automaticky rozpozná typ signálu, který bude předán tunerům.

Instalace by měla zahrnovat připojení multipřepínače k satelitní anténě o průměru ne menším než 0,8 ma Quattro nebo Quad LNB a pozemní TV anténě.

Oddělení satelitních a pozemních signálů přicházejících z multipřepínače se provádí pomocí koncových účastníků zásuvek. V našem obchodě jsou k dispozici převaděče Quattro, Quad a odběratelské prodejny. Multipřepínač je napájen z externího napájecího zdroje, takže eliminuje jev zvýšené provozní teploty, který je častou příčinou poškození zařízení.

Při instalaci zařízení je třeba vzít v úvahu stávající podmínky instalace pro napájení:

umístění mimo vliv povětrnostních podmínek
ochrana před neoprávněným přístupem
přiměřené větrání

Spojení:

jeden Quattro nebo QUAD LNB
jedna pozemní anténa DVB-T
16 sat tunery

Technická data:

SAT frekvenční rozsah: 950-2200 MHz
Frekvenční rozsah TER: 47-862 MHz
SAT zisk (950-2150 MHz): -2 dB
Zisk TER (47-862 MHz): -4 dB
Separace SAT na TER: 30 dB
Separace TER na SAT: 28 dB
Separace H / V polarizace: 25 dB
Maximální výstupní úroveň SAT: 95 dBuV
Maximální výstupní úroveň TER: 85 dBuV
Vstupní / výstupní impedance: 75 Ohm
Polarita / přepínání pásma: 13V / 18V 13V / 22kHz-18V / 22kHz
Síťové napájení: 230V AC 50Hz
Pracovní teplota: 0 ... + 55 oC
Rozměry: 326 x 135 x 42 mm (skutečné rozměry)

Sada obsahuje:

Multipřepínač
Klíč pro zašroubování F konektoru
AC adaptér
