FVE Sestava pro ohřev vody v bojlerech ECO Solar Boost PRO 2500W MPPT 6xPV Mono

FVE Sestava pro ohřev vody v bojlerech  ECO Solar Boost PRO 2500W MPPT 6xPV Mono

MPPT střídač pro ohřev TUV pracuje na principu, že ze stejnosměrného napětí z fotovoltaických panelů vyrábí střídavé nesínus napětí.
Při přeměně  napětí vyhledává optimální hodnotu pomocí funkce MPPTracker tak aby v danou chvíli získal co největší účinnost z panelů.
V podstatě pro výběr spirály i počtu a typu panelů je třeba vycházet z faktu,  že  na výstupu bude jen o něco menší napětí než na vstupu .

Nejjednodušší systém ohřevu vody v kotlích dostupný na trhu.

Sada se skládá z 6 monokrystalických panelů Kingdom Solar KD-M410H-108 Half Cell o výkonu 410W každý,regulátoru ECO Solar Boost MPPT-3000 3,5kW PRO a kompletní kabeláže o délce 25 metrů zakončené konektory MC4 na jedné straně a na druhé straně konektory s očkem pro regulátor.

Systém je jednoduchý, vyžaduje pouze připojení 6 typických fotovoltaických panelů s provozním napětím cca 32V nebo odpovídající počet dalších a energetický přijímač, např. elektrokotel, podlahové vytápění.

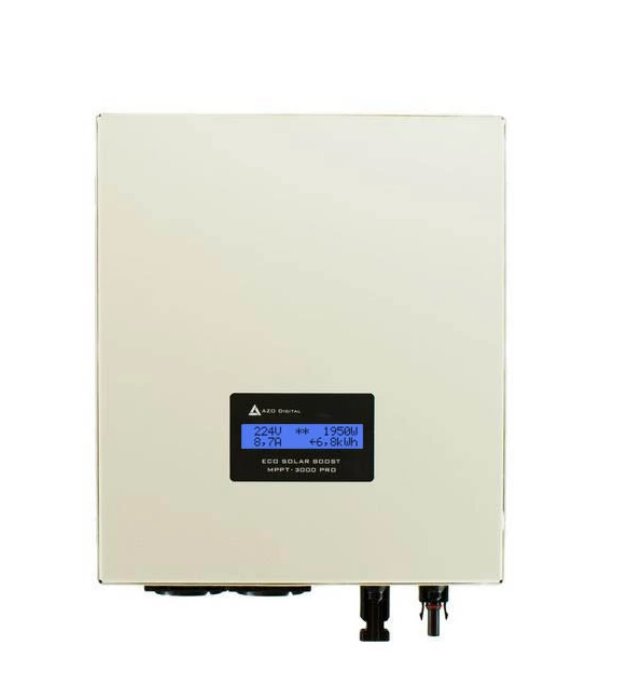

Regulátor ECO Solar Boost MPPT-3000 PRO je vybaven LCD displejem, který neustále informuje uživatele o parametrech FV instalace, jako jsou:

     napětí systému FV panelů
     elektřiny vyráběné FV panely
     výkon přiváděný na výstupu
     celková energie vyrobená v aktuální den
     celkovou energii vyrobenou v předchozí den
     celková vyrobená energie (měřeno od prvního zapnutí)

Displej navíc zobrazuje aktuální události a zjištěné nesrovnalosti ve formě textových zpráv.
[LCD displej]

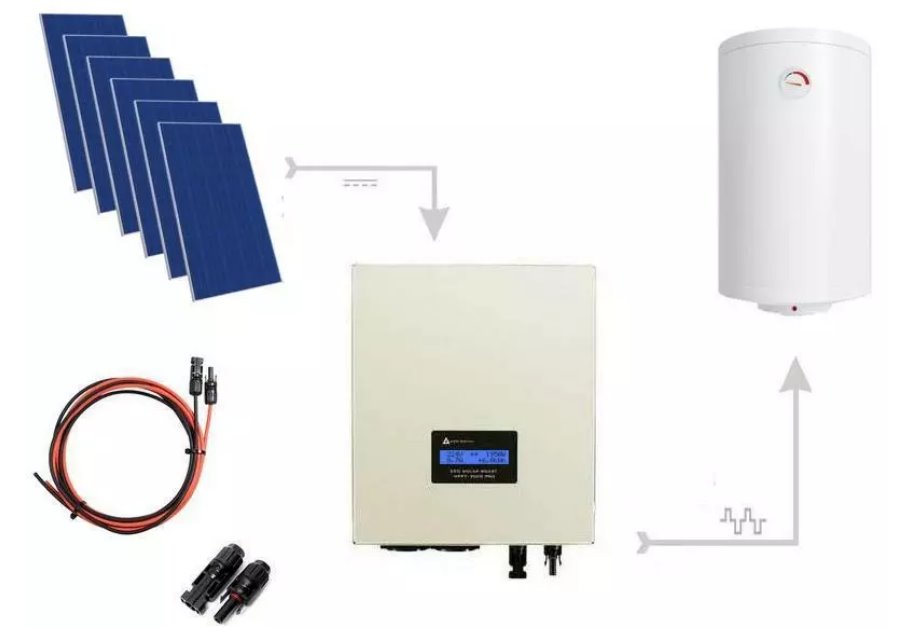

Stejnosměrný proud produkovaný v panelech, který nemůže přímo napájet topná zařízení, se v měniči přeměňuje na střídavý proud, který lze nyní použít k napájení topných zařízení.

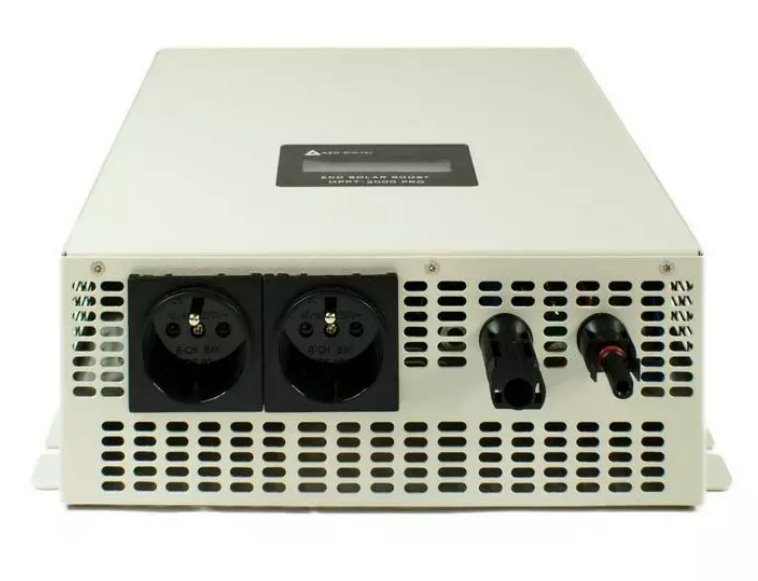

Maximální výkon systému je 3,5kW, převodník má prioritní výstup číslo "1" a závislý výstup číslo "2".

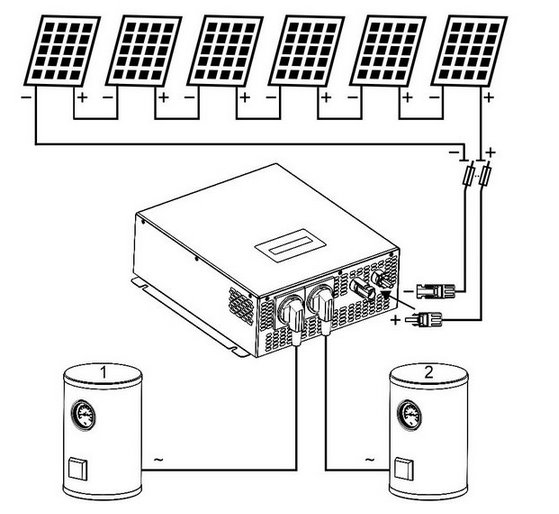

Schéma instalace
[obrázek v galerii u produktu]

To vám umožní připojit dvě topná zařízení, například dva kotle, z nichž jeden bude topit jako první a druhý, když termostat prvního přestane přijímat energii z měniče. Díky implementované funkci MPPT se měnič automaticky přizpůsobí výkonu ohřívače a nastaví svůj pracovní bod tak, aby energie přijímaná ze systému fotovoltaických panelů byla maximální.

POZOR ! Topná zařízení s elektronickými regulátory lze napájet pouze z výstupu číslo 1.

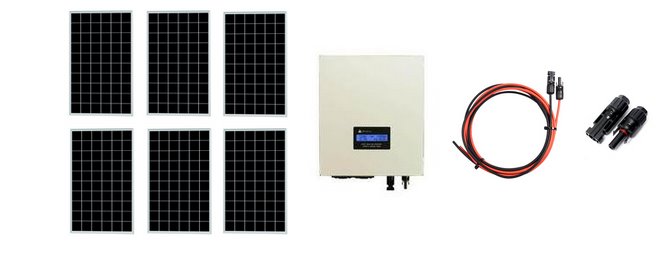

     Sada obsahuje:
     6 monokrystalických 410W Half Cell PV panelů

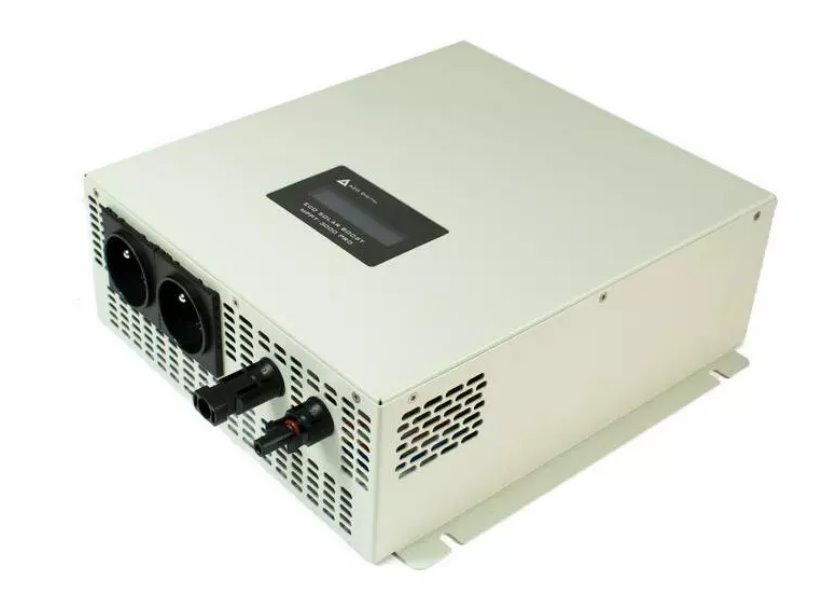

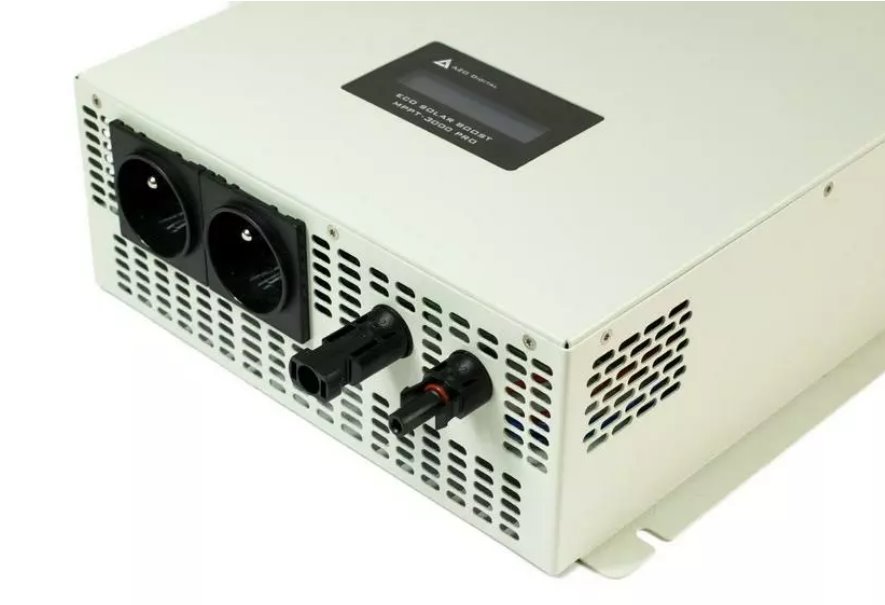

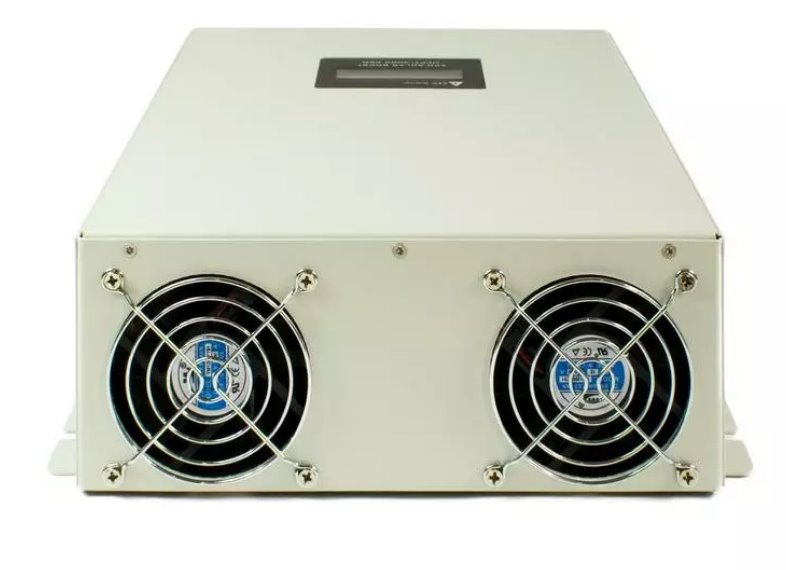

     Solární konvertor ECO Solar Boost MPPT-3000 3,5kW PRO
     sada 25 metrových kabelů s konektory
     instrukce k instalaci

[4 Kingdom Solar KD-M410H-108 Half Cell 340W monokrystalické panely] [SOLAR VOLTAGE CONVERTER ECO Solar Boost MPPT-3000 PRO] [napájecí kabel pro FV panely - 25 metrů] [MC4 konektory pro FV panely]

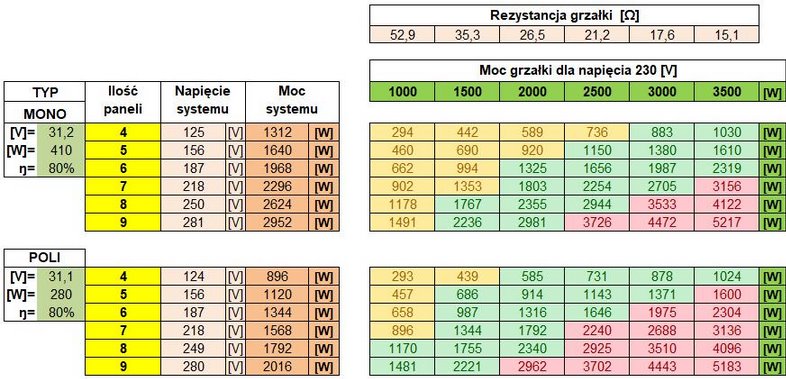

¨Tabulka v galerii ukazuje, jak vybrat optimální ohřívač v závislosti na výkonu a napětí FV systému. Výběr optimálního ohřívače zaručuje nejvyšší účinnost FV systému pro ohřev vody.

[

Jak vidíte, skutečný výkon 230V topidel je silně závislý na napětí FV systému, optimální topidla jsou označena zeleně, příliš slabá oranžově a příliš silná červeně.
