FVE SAP15H konstrukce na rovnou střechu 15st. pro FV panely , horizontální

FVE SAP15H konstrukce na plochou rovnou střechu 15st. pro FV panely, horizontální

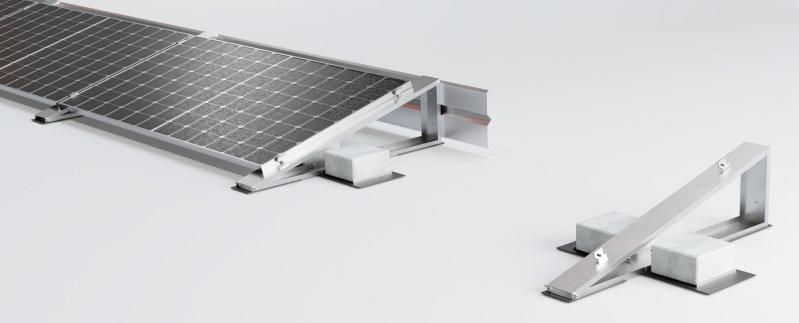

Konstrukce pro uchycení fotovoltaických panelů zejména na rovnou plochou střechu neivazivní technikou zátěží
Je určená pro panely pro montáž na délku , dá se montovat stylem 2 nohy na 1 panel u delších panelů nebo 2 panely na 3 nohy...

Použitý materiál tloušťka Magnelis tloušťka 1,5mm   šíře  135mm x 25mm
Konstrukci je vhodné podlepit ze spodní části  2x samolepicí folie typu EDPM  nebo Regupol tak aby nepoškozovala střechu.
Do jednotlivých profilů je zapotřebí umístit vhodné zatěžovací betonové dlaždice , kostky, palisády apod., s tím že krajní by měly být alespoň  30kg .
Ke konstrukcím jsou dostupné zavětrávací plechy o délce , která musí být delší než je použitý panel a šířce 300mm.

+ konstrukce se dá zadními stěnami složit k sebe a sešroubovat a udělat sestavu východ - západ
+ pro montáž panelů se používají běžné "Z" krajní a středové úchyty (má zanýtovaná 2 ks matice M8 pro inbusové šrouby)
+ Konstrukce se vyznačuje velice jednoduchou montáží , během pár minut
+ Je vyrobená z materiálu Magnelis tak aby měla co nejdelší životnost.
