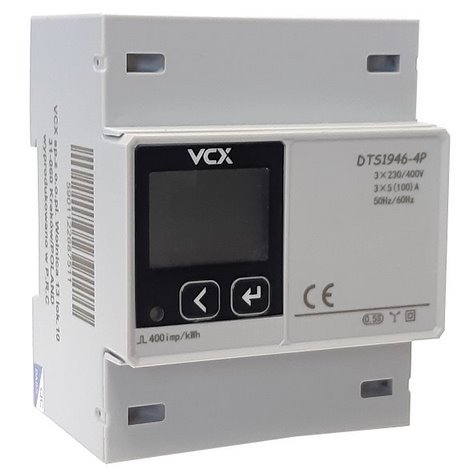

Elektroměr 3F na DIN lištu třífázový VCX DTS-1946-4P, MODBUS -RS485, 230V, 5 (100)A

Elektroměr 3F na DIN lištu třífázový VCX DTS-1946-4P, MODBUS -RS485, 230V, 5 (100)A


Přesné měření a snadná integrace do chytrých systémů včetně fotovoltaiky

Elektroměr VCX DTS-1946-4P je moderní třífázový elektroměr, který je ideální volbou pro jakékoli aplikace vyžadující přesné měření spotřeby energie s možností dálkového odečtu. Díky integrovanému MODBUS RTU (RS485) rozhraní nabízí rychlou a spolehlivou komunikaci se systémy monitorování a řízení energie.

Elektroměr vyniká svou univerzálností, ať už jde o průmyslové, komerční nebo domácí použití. Oproti jiným výrobkům v této kategorii poskytuje vysokou přesnost měření a širokou škálu sledovaných parametrů, což ho činí ideálním řešením pro optimalizaci spotřeby a kontrolu nákladů na energii.

Elektroměr 3F na DIN lištu třífázový VCX DTS-1946-4P, MODBUS -RS485, 230V, 5 (100)A


Hlavní vlastnosti elektroměru VCX DTS-1946-4P

    Napětí – elektroměr měří napětí v třífázové síti, což umožňuje monitorování stabilního provozu elektrického systému.

    Proud – sleduje aktuální proud v jednotlivých fázích, což je důležité pro kontrolu spotřeby energie.

    Činný proud – měří tok skutečné (aktivní) energie, která je přímo využívána pro napájení spotřebičů.

    Jalový proud – zaznamenává nevyužitou energii, která cirkuluje mezi zdrojem a spotřebičem a může ovlivnit efektivitu systému.

    Zdánlivý výkon – kombinuje činný a jalový výkon, poskytuje celkový pohled na energetické zatížení systému.

    Účiník – sleduje efektivitu využití energie, což umožňuje optimalizaci a snížení ztrát.

    Frekvence – měří frekvenci elektrického proudu, která by měla zůstat stabilní pro správnou funkci zařízení.

    Maximální a minimální hodnoty – zaznamenává extrémní hodnoty napětí, proudu a výkonu, což je užitečné pro diagnostiku systému a odhalování odchylek.

Další funkce měření


    Měření obousměrné činné energie – elektroměr měří energii proudící oběma směry, což je ideální pro aplikace s obnovitelnými zdroji energie, jako jsou solární panely.

    Měření obousměrné jalové energie – umožňuje sledovat, jakým způsobem je jalová energie spravována v obou směrech.

    Měření čtyřkvadrantové jalové energie – elektroměr dokáže sledovat jalovou energii ve všech čtyřech kvadrantech, což je důležité pro detailní analýzu energetického toku.

    Zdánlivý výkon – poskytuje komplexní informace o celkovém výkonu systému včetně činné a jalové složky, což pomáhá při optimalizaci energetického využití.

Špičková přesnost měření


Díky třídě přesnosti 0,5S pro činnou energii a třídě 0,2 pro napětí a proud nabízí tento elektroměr vysokou úroveň přesnosti. To zaručuje, že každý watt je správně zaznamenán, což může výrazně přispět ke snížení energetických ztrát a optimalizaci provozních nákladů.

Přesnost a spolehlivost tohoto zařízení převyšují běžné standardy, což jej odlišuje od konkurenčních produktů na trhu.


Rozsáhlé možnosti měření


VCX DTS-1946-4P není jen standardním elektroměrem – nabízí měření obousměrné činné a jalové energie, což umožňuje monitorování nejen spotřeby, ale i případného zpětného dodávání energie do sítě.

Dále dokáže měřit jalovou energii ve čtyřech kvadrantech, což je výhodné například pro fotovoltaické instalace či jiné obnovitelné zdroje energie. Je tak ideálním nástrojem pro optimalizaci energetických toků v obou směrech.


Snadná instalace a dlouhá životnost

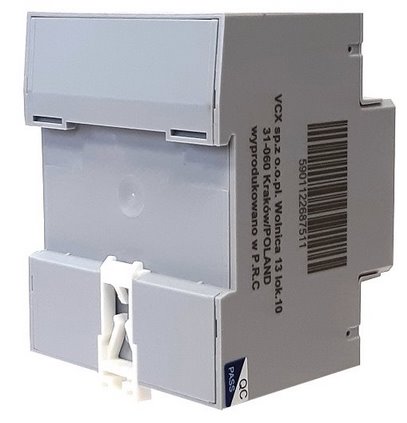

Elektroměr je navržen pro jednoduchou montáž na DIN lištu, což zajišťuje jeho snadnou instalaci do standardních rozvaděčů. Díky svému kompaktnímu designu a nízké spotřebě energie je tento přístroj velmi efektivní a nezabírá mnoho prostoru. Krytí IP54 (přední kryt) zajišťuje ochranu před prachem a vlhkostí, což zvyšuje životnost přístroje i v náročných podmínkách.


Flexibilní využití s MODBUS komunikací


Pro ty, kteří chtějí mít plnou kontrolu nad energetickým managementem, je tento elektroměr vybaven RS485 rozhraním s podporou MODBUS RTU. To umožňuje snadnou integraci do moderních energetických a automatizačních systémů a poskytuje přístup k podrobným údajům o spotřebě v reálném čase. Díky této technologii je možné sledovat a analyzovat energetické toky na dálku, což je ideální pro optimalizaci spotřeby v rozsáhlejších instalacích.



Technické specifikace DTS-1946-4P


    Napětí, proud: třída 0,2 – velmi přesné měření napětí a proudu s chybovostí maximálně 0,2 %.
    Výkon, činná energie: třída 0,5S – činná energie měřena s chybou maximálně 0,5 %, ideální pro přesné sledování spotřeby.
    Jalová energie: třída 2 – měření jalové energie s chybovostí maximálně 2 %, vhodné pro kontrolu reaktivního výkonu.
    Jmenovité napětí: 3×220/380V (+/-10%) – vhodné pro standardní třífázové sítě s tolerancí napětí ±10 %.
    Základní proud (Ib): 5 A – nominální proud, při kterém je elektroměr nejpřesnější.
    Maximální proud (Imax): 100 A – maximální proud, který může elektroměr měřit, aniž by došlo k jeho přetížení.
    Frekvence: 50/60 Hz – vhodné pro běžné elektrické sítě s frekvencí 50 nebo 60 Hz.
    Napájecí napětí: 3x 230V/400V – standardní napětí v třífázových soustavách.
    Rozsah napětí: 0,8Un ~ 1,2Un – rozsah napětí, v němž elektroměr může bezpečně pracovat (80 % až 120 % jmenovitého napětí).
    Spotřeba energie: < 4VA (napěťový obvod), < 1VA (proudový obvod) – velmi nízká spotřeba samotného přístroje, což zvyšuje jeho energetickou efektivitu.
    Přímý vstup: 0,002Ib – minimální proud, který elektroměr dokáže rozpoznat a začít měřit.
    Impulsní výstup: při aktivním stavu rozsah impulsů (80±20 %) ms – elektroměr generuje impulsy v rozsahu 80 ms ± 20 %, což umožňuje snadné sledování spotřeby prostřednictvím impulsních výstupů, například pro systémy dálkového odečtu.
    Chyba RTC (chyba měření): ≤0,5 s/den – integrovaný reálný časový čip (RTC) má velmi nízkou odchylku, maximálně 0,5 sekundy za den, což zajišťuje vysokou přesnost časových údajů pro měření a záznamy.
    Komunikace: RS485, Modbus-RTU, rychlost až 9600b/s – umožňuje vzdálené odečty a integraci do systémů monitorování energie pomocí průmyslového standardu.
    Stupeň krytí: IP54 (přední kryt), IP20 (zadní kryt) – IP54 zajišťuje ochranu před prachem a vodními kapkami, IP20 ochranu před dotykem nebezpečných částí na zadní straně.
    Provozní teplota: -25~70°C – elektroměr je vhodný pro širokou škálu teplotních podmínek.
    Teplota skladování: -30~80°C – přístroj lze skladovat v extrémních teplotních podmínkách bez poškození.
    Rozměry: 72 x 90 x 63,5 mm – kompaktní velikost umožňuje snadnou instalaci na DIN lištu.
    Hmotnost: 312 g – lehký a snadno manipulovatelný přístroj.
