"ROZBALENO" FVE regulátor MPPT GREEN BOOST 3kW, pro fotovoltaický ohřev vody

Předváděcí kus bez ochranné fólie

FVE regulátor MPPT GREEN BOOST 3kW, pro fotovoltaický ohřev vody

MPPT střídač pro ohřev TUV pracuje na principu, že ze stejnosměrného napětí z fotovoltaických panelů vyrábí střídavé nesínus napětí.
Při přeměně  napětí vyhledává optimální hodnotu pomocí funkce MPPTracker tak aby v danou chvíli získal co největší účinnost z panelů.
V podstatě pro výběr spirály i počtu a typu panelů je třeba vycházet z faktu,  že  na výstupu bude jen o něco menší napětí než na vstupu .

Informujte se na možnosti využití dotace až 90 tis Kč na
Solární ohřev vody - fotovoltaický ohřev vody TUV
pro seniory a domácnosti s nižšími příjmy
Nová zelená úsporám Light
https://novazelenausporam.cz/caste-dotazy

Měnič Green Boost 3000 slouží k napájení topných zařízení (elektrokotle, topidla, topné rohože, elektrické přímotopy atd.) přímo z fotovoltaických panelů. Umožňuje připojit dvě zařízení, například dva kotle. Byl navržen na základě nejlepších řešení na trhu a vyroben z vysoce kvalitních materiálů. Díky použití technologie MPPT maximalizuje spotřebu energie z fotovoltaických panelů a automaticky se přizpůsobuje výkonu ohřívače.


Charakteristický:

    Vstupní napětí: 120 až 350 (VDC)
    Výstupní napětí: 120 až 245 (VAC)
    Maximální výkon: 3000 W
    Max. proud solárních panelů PV :14A
    Výstupní ochrana  - jistič 16A
    Průběh napětí: modifikovaný sinus (vysoká stabilita)
    Funkce MPPT
    Zapojení FV panelů: sériové nebo sériové paralelní
    Ochrany: přetížení, zkrat, tepelné, přepěťové
    Pevné pouzdro vyrobené z hliníku
    LED displej

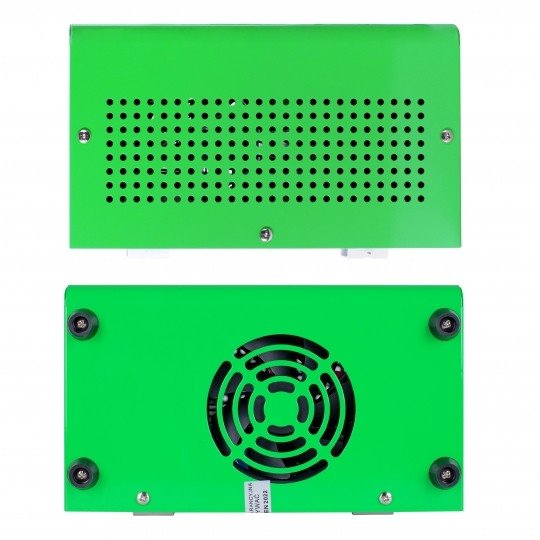

    Chlazení: aktivní (ventilátor)
    Minimální průměr kabelu: 4 mm2

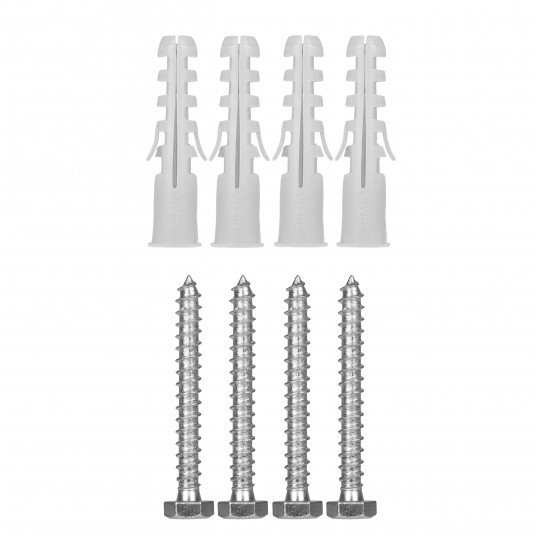

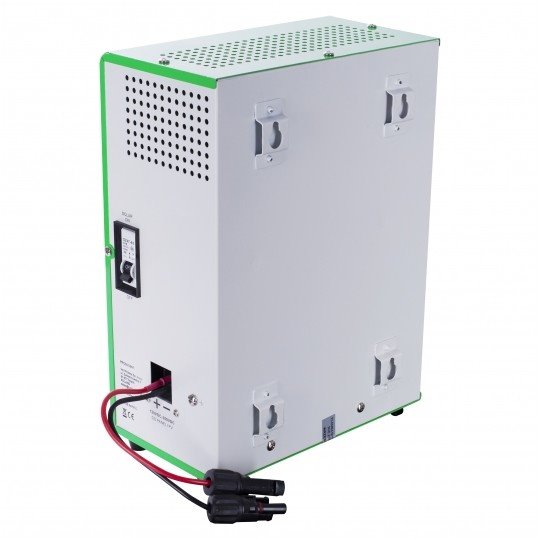

    Vzdálenost montážních otvorů: 220 x 135 mm


Jaká zařízení napájí střídač Green Boost?

    Elektrické kotle
    Ohřívače
    Elektrické ohřívače
    Elektrické rohože
    Podlahové vytápění


Popis akce

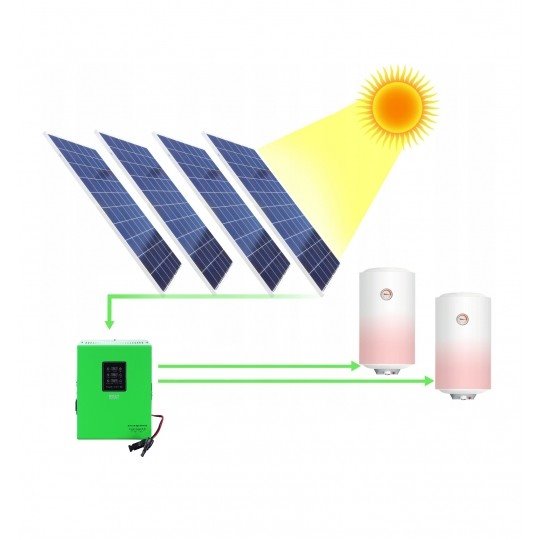

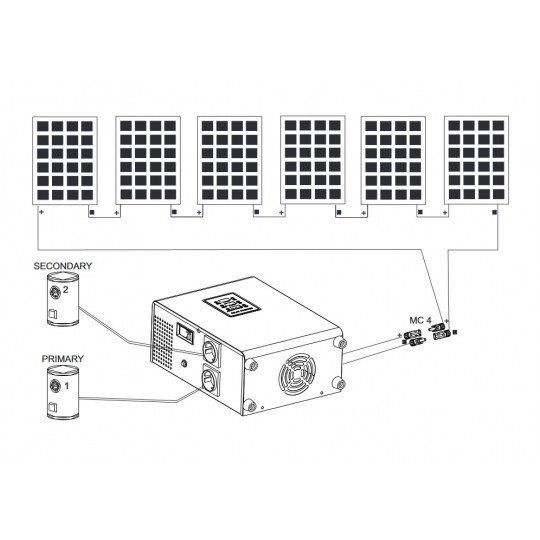

Systém je velmi jednoduchý a funkční. Je potřeba 4 až 9 klasických FV panelů (250W - 400W), které budou zapojeny do série a jejich celkové napětí bude v rozsahu od 120V do 350V. Stejnosměrný proud generovaný v panelech, který není vhodný pro přímé napájení topných zařízení, se v měniči přeměňuje na střídavý proud, který lze použít k napájení topných zařízení.

Maximální výkon systému je 3kW, střídač má prioritní výstup "1", který má vždy napětí, a závislý výstup "2", který se zapne, když není spotřebována žádná energie na výstupu "1" a vypne se při odběru energie z výstupu opět "1". To vám umožní připojit dvě topná zařízení, z nichž jedno bude ohříváno jako první a druhé, když termostat prvního přestane přijímat energii z měniče. Díky implementované funkci MPPT se měnič automaticky přizpůsobí výkonu ohřívače a nastaví jeho pracovní bod tak, aby energie přijímaná ze systému fotovoltaických panelů byla maximální.


Bezpečnost použití

Převodníky Green Boost jsou vybaveny řadou pojistek zajišťujících bezpečnost instalace i samotného zařízení:

    ochrana proti přetížení
    ochrana proti zkratu
    tepelná ochrana (100 °C)
    ochrana před vysokým napětím

Zařízení má navíc vnitřní ochranu maximálního výkonu, který je 3kW (celkový výkon panelů by neměl přesáhnout 5kW).

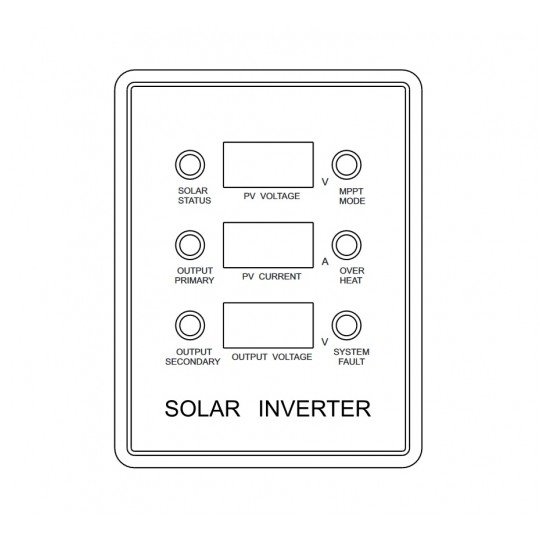

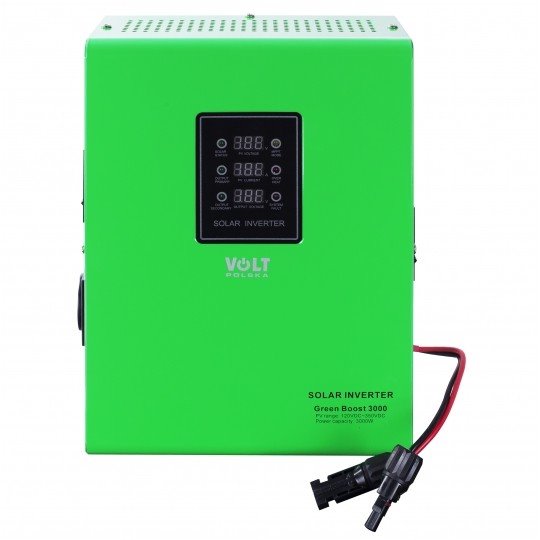

LED displej

Převodník Green Boost je vybaven LED displejem, který uživatele informuje o parametrech FV instalace:

    SOLAR STATUS - když je FV napětí větší než 80% jmenovitého napětí zařízení, indikátor se rozsvítí. Jinak bude blikat
    VÝSTUP PRIMÁRNÍ - svítí, když je zásuvka 1 funkční
    SEKUNDÁRNÍ VÝSTUP - svítí, když je zásuvka 2 funkční
    PV VOLTAGE - skutečné vstupní napětí FV
    PV CURRENT - aktuální vstupní proud PV
    OUTPUT VOLTAGE - stav výstupního napětí, zobrazuje aktuální výstupní napětí převodníku
    REŽIM MPPT - Svítí, když je zvolen provozní režim MPPT
    OVER HEAT - svítí, když se zařízení přehřívá
    SYSTEM FAULT - svítí, když je FV napětí příliš vysoké, nebo střídač nefunguje správně (trvalé světlo), nebo varuje před přetížením (kontrolka bliká)


Technické parametry:

    Výrobce: Volt Polska
    Referenční číslo: 3SR3000001
    Model: Green Boost MPPT-3000
    Vstupní napětí (DC): 120 až 350V
    Výstupní napětí (AC): 120 až 245V
    Průběh výstupního napětí: modifikovaná sinusovka
    Frekvence výstupního napětí: 50Hz
    Maximální výkon: 3000W
    Funkce MPPT: ano
    Zapojení FV panelů: sériové

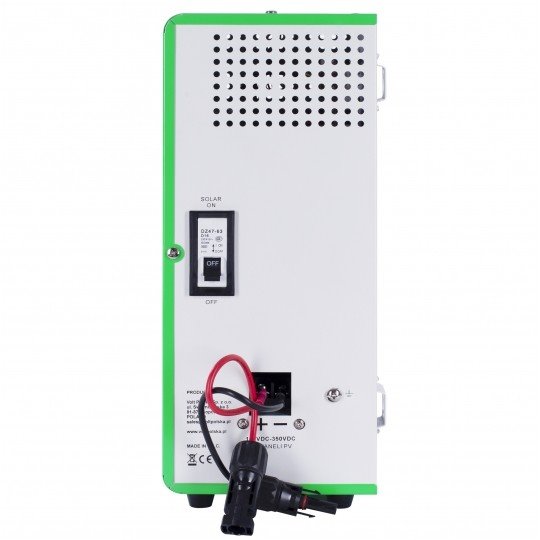

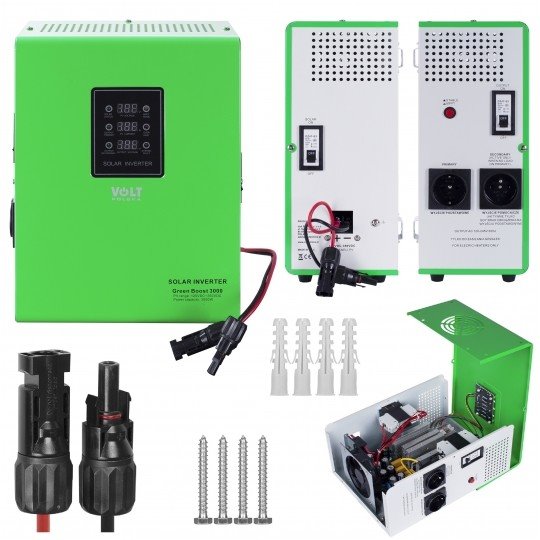

    Napájecí konektor (vstup): MC4 - 2 ks

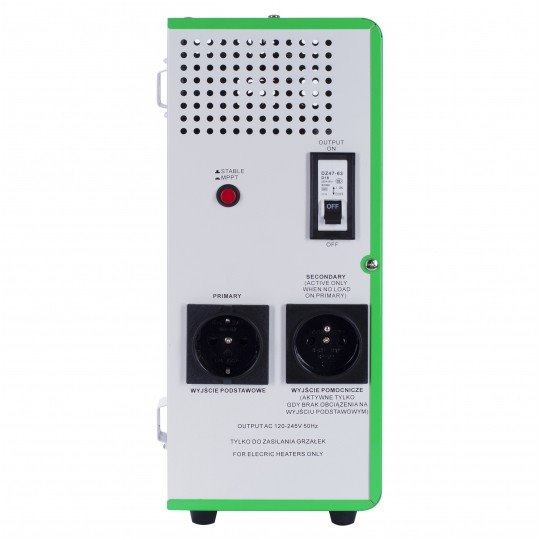

    Výstupní zásuvka 230V: 2 ks
    VAC výstup 1: priorita  schucko  typ
    VAC výstup 2: závislý   french type
    Ochrana proti přetížení: ano
    Ochrana proti zkratu: ano
    Tepelná ochrana: ano, 100°C
    Ochrana proti přepětí: ano
    Pracovní teplota: -25 °C ~ + 55 °C
    Účinnost: > 94 %
    Displej: LED
    Výstražný systém: zvukové a světelné signály
    Pracovní režim: MPPT / STABLE
    Chlazení: aktivní (ventilátor)
    Stupeň krytí (IP): IP21
    Pouzdro: hliník
    Rozměry: 345 x 215 x 120 mm
    Hmotnost: 2,7 kg
