"ROZBALENO" FVE regulátor MPPT 3,5kW, ECO Solar Boost MPPT-3000 PRO pro fotovoltaický ohřev vody

ROZBALENO

FVE regulátor MPPT 3,5kW, ECO Solar Boost MPPT-3000 PRO pro fotovoltaický ohřev vody

Střídač ECO Solar Boost MPPT-3000 PRO umožňuje přímé použití systémů fotovoltaických panelů k napájení odporových topných zařízení, jako jsou elektrokotle, topidla, topné rohože atd.

Systém je jednoduchý, vyžaduje pouze připojení odpovídajícího počtu (od 4 do 9 kusů) typických fotovoltaických panelů s provozním napětím cca 35V nebo odpovídající počet dalších a energetický přijímač, např. elektrokotel, podlahový vytápění atd.

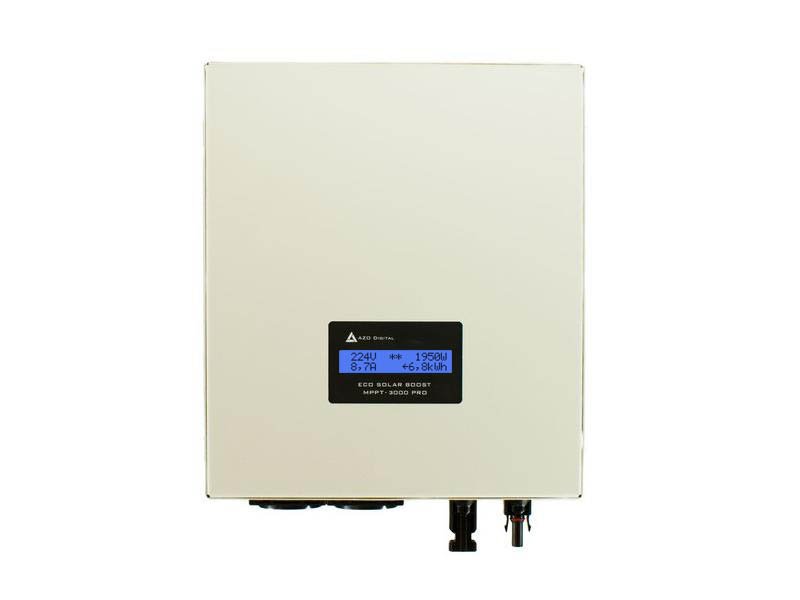

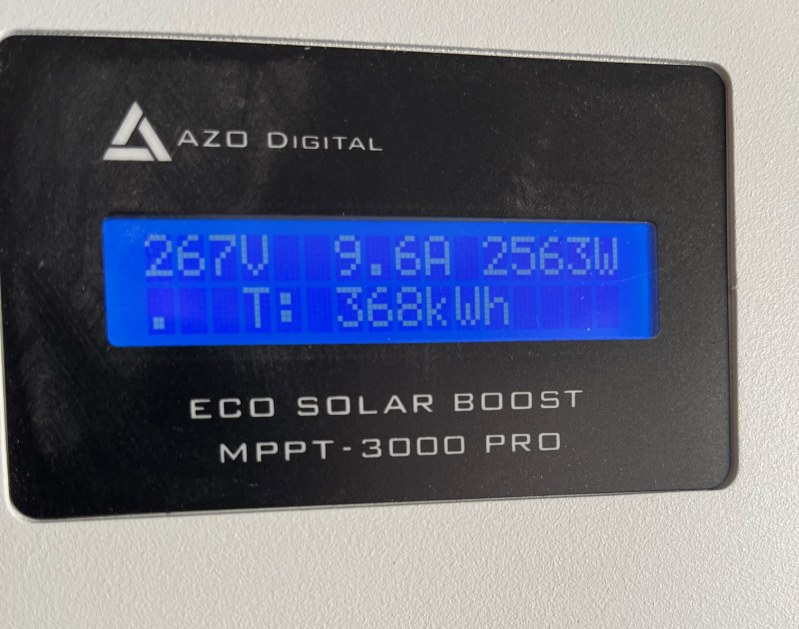

Konvertor ECO Solar Boost MPPT-3000 PRO je vybaven LCD displejem, který uživatele informuje o parametrech FV instalace, jako jsou:

    napětí systému FV pole
    elektřiny vyráběné FV panely
    výstupní výkon
    celková energie vyrobená v aktuální den
    celkovou energii vyrobenou v předchozí den
    celková vyrobená energie (měřeno od prvního zapnutí)

Displej navíc zobrazuje aktuální události a zjištěné nesrovnalosti ve formě textových zpráv.
[LCD displej]

Stejnosměrný proud vznikající v panelech, který nelze napájet přímo topným zařízením, se v měniči přeměňuje na střídavý proud, který lze využít k napájení topných zařízení.

Maximální výkon systému je 3,5 kW, měnič má prioritní výstup číslo "1" a závislý výstup číslo "2".

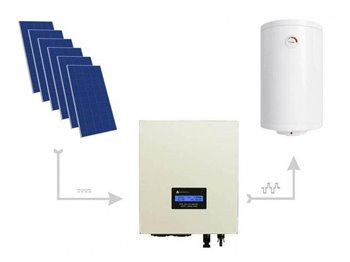

Schéma instalace
[Nejjednodušší instalace vytápění]

To vám umožní připojit dvě topná zařízení, například dva kotle, z nichž jeden bude topit jako první a druhý, když termostat prvního přestane přijímat energii z měniče. Díky implementované funkci MPPT se měnič automaticky přizpůsobí výkonu ohřívače a nastaví jeho pracovní bod tak, aby energie přijímaná ze systému fotovoltaických panelů byla maximální.

Upozornění ! Topná zařízení s elektronickými regulátory lze napájet pouze z výstupu číslo 1.

Níže uvedená tabulka ukazuje, jak vybrat optimální ohřívač v závislosti na výkonu a napětí FV systému. Výběr optimálního ohřívače zaručuje nejvyšší účinnost FV systému pro ohřev vody.

[Tabulka výběru ohřívače pro ECO Solar Boost MPPT-3000 3,5kW PRO]

Jak vidíte, skutečný výkon 230V topidel silně závisí na napětí FV systému, zelená jsou optimální topidla, oranžová příliš slabá, červená příliš silná.

Vstupní napětí [VDC]: 120 až 350 (VDC)
Výstupní napětí [VAC]: 120 až 350 (VAC)
Maximální výkon: 3,5 kW
Funkce MPPT: ANO
Zapojení FV panelů: Sériově nebo sériově paralelně
Průběh napětí na výstupu: Modifikovaný sinus
VAC výstup č. 1: Priorita
VAC výstup č. 2: Závislý *
Ochrana proti podpětí / přepětí: ANO
Tepelná ochrana: ANO
Ochrana proti přetížení: ANO
Pracovní teplota: -25 °C ~ + 55 °C
Účinnost: > 96 %

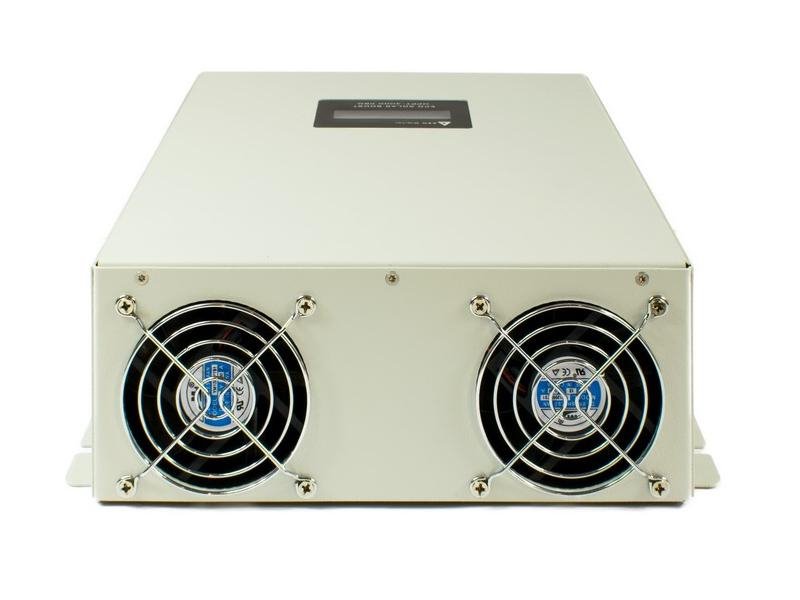

Chlazení: Aktivní

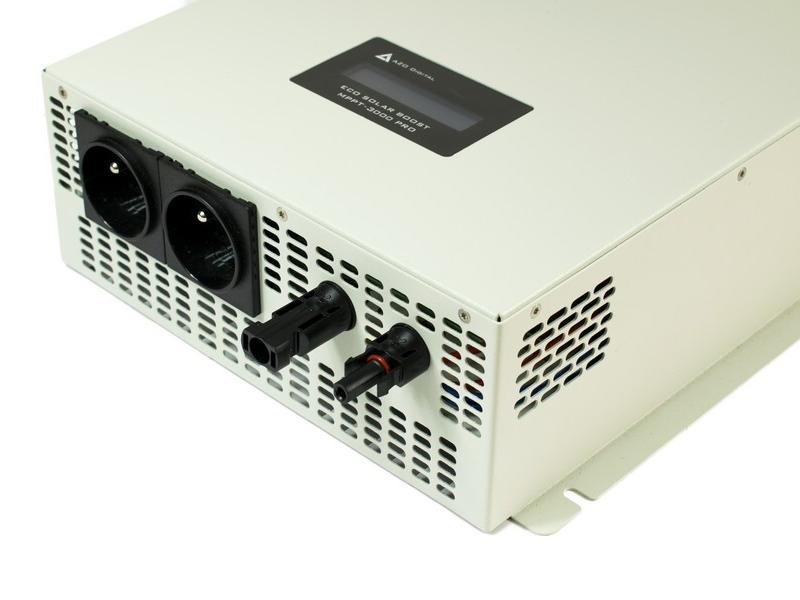

Napájecí konektor: Konektor MC4

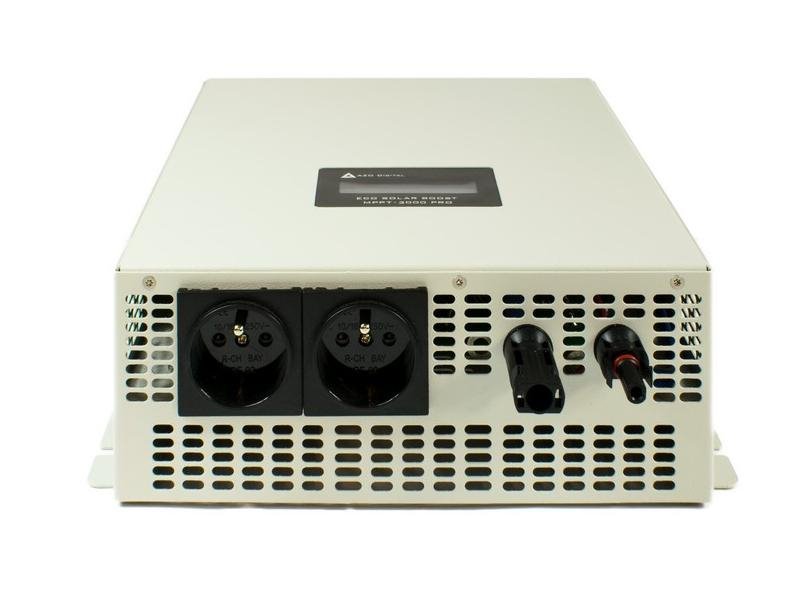

Výstupní zásuvka 230V: 2 x E (s kolíkem)
Pouzdro: hliník
Stupeň krytí (IP): IP21
Rozměry dxšxv [mm]: 320x272x96
Hmotnost [kg]: 4,1 kg
* Maximální výkon systému je 3kW, střídač má prioritní výstup "1", který má vždy napětí, a závislý výstup "2", který se zapne, když není spotřebována žádná energie na výstupu "1" a vypne se když je energie odebírána z výstupu opět "1"

Obsah balení : regulátor

Panely na obrázku nejsou součástí balení
