Modulátor Openbox MOD-M4 HDMI na DVB-T, Mpeg-2 Full HD, H.264

Modulátor Openbox MOD-M4 HDMI na DVB-T, Mpeg-2 Full HD, H.264

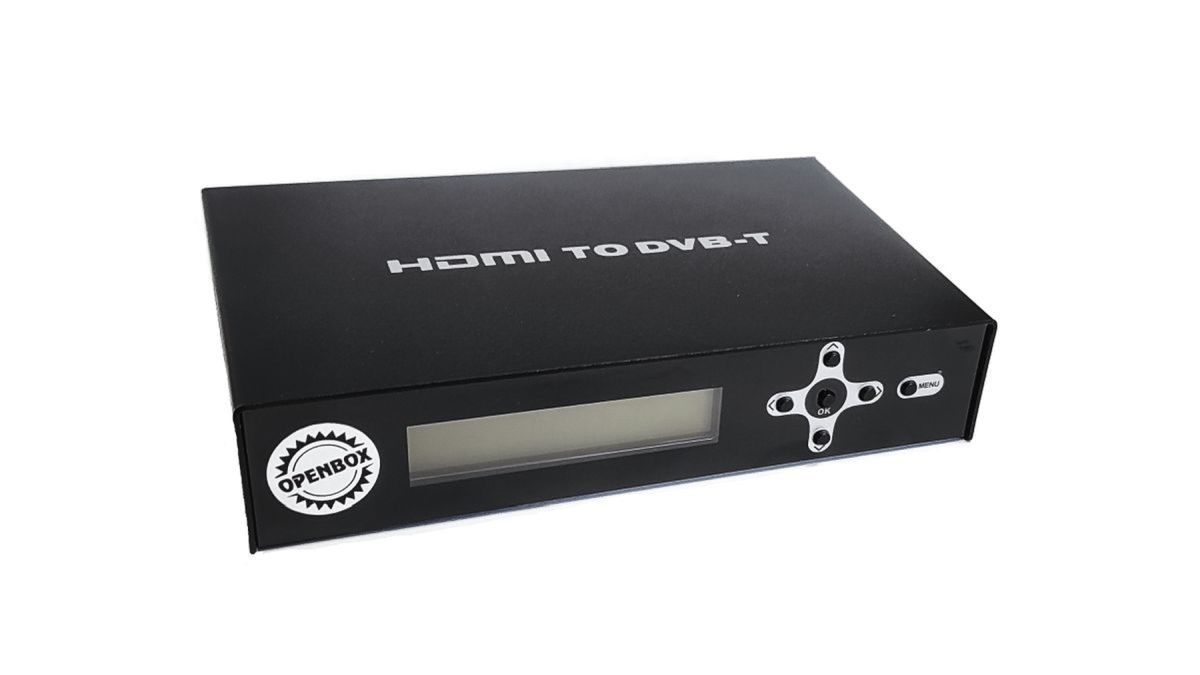

Modulátor Openbox MOD-M4 je multifunkční zařízení, které moduluje vstupní audio/video signál přiváděný do konektoru HDMI do standardu DVB-T.
Zařízení je jednokanálový modulátor. To znamená, že k němu lze připojit jeden zdroj signálu.
Vysoká kvalita obrazu je zajištěna kompresí kodeku H.264 a maximální přenosovou rychlostí 24 Mbit/s.
Možnosti konfigurace umožňují přidat výstupní tok do stávající instalace DVB-T způsobem zvoleným správcem.

Zdrojem signálu mohou být mimo jiné: multimediální přehrávače, DVR rekordéry, Blu-ray přehrávače, PC nebo STB dekodéry.
Modulátor lze tedy použít k distribuci obsahu nejvyšší kvality ve standardu DVB-T
přes koaxiální kabel v televizních instalacích a průmyslových monitorovacích instalacích.
Použití modulátoru umožňuje integraci s pozemní televizní instalací.
Stává se, že distribuce DVB-T signálu v kombinaci s jakýmkoliv A/V zdrojem v koaxiálním kabelu (po jeho první konverzi na RF signál)
je mnohem jednodušší a levnější než jiná řešení - zvláště když má signál dosáhnout mnoha přijímače.
Taková je situace například v prodejnách TV, kde modulátory HDMI -> DVB-T používané pro zobrazení HD materiálů
na několika desítkách přijímačů jsou výbornou alternativou k rozbočovačům a desítkám HDMI kabelů.

Parametry:

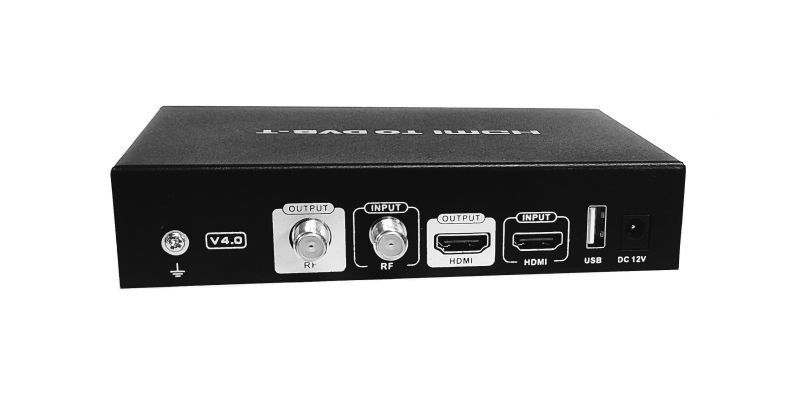

- Vstup 1x HDMI
- HDMI Loop- výstupní konektor 1x HDMI
- Koaxiální výstup Standardní DVB-T
- Podporované vstupní HDMI rozlišení: 480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz, 720p@50/60Hz, 1080i@50/60Hz, 1080p@50/60Hz
- Video kódování H.264
- Přenosová rychlost videa 1~24Mbps
- Audio formát MPEG a AAC (44,1 kbps, 48 kbps)
- Kódování zvuku MPEG2
- MER 37 dB
- Přenosová rychlost zvuku 64, 96 128, 192, 256 320 Kbit/s
- Upravitelná pole TSID (ID transportního toku), ONID (ID původní sítě), ID sítě, název služby, ID služby, režim LCN a ID LCN (číslo logického kanálu)
- Standardní DVB-T COFDM
- Ochranný interval 1/4, 1/8, 1/16, 1/32
- Konstelace 16QAM, 64QAM a QPSK
- Šířka pásma 6M, 7M a 8M
- FEC 1/2, 2/3, 3/4, 5/6, 7/8
- Přepravní sazba 2K a 8K
- Signál TMDS 0,5 – 1,5 Vp-p (TMDS)
- DDC signál 5Vp-p(TTL)
- ESD ochrana IEC61000-4-2
- Frekvence 177,5 až 866 MHz
- Maximální efektivní bitová rychlost: 24M bitů
- Útlum <2dBm
- RF výstup Příkon (TX) -10dBm -13dBm
- RF rozhraní 75 Ohm typ F
- Požadovaný koaxiální kabel RG6, RG7, RG11
- Ovládání tlačítkem MODE
- Doba zpoždění 200~300 ms (závisí na dekódovací schopnosti přijímačů)
- Pouzdro feroslitina + PC panel
- Rozměr produktu (D׊×V mm) 158x115x33mm
- Čistá hmotnost 520g
- Napájení 12V/1A
- Příkon <7W
- Provozní teplota 0~50 °C
- Skladovací teplota 10~70 °C
- Relativní vlhkost 0%-90% bez kondenzace
